Электрооборудование в автодоме. Готовые решения от SRNE

Современные автодома и караваны требуют надежного, эффективного и безопасного электроснабжения. Компания SRNE предлагает три законченных системных решения для построения электрических схем автодомов, разной степени мощности и функциональности.

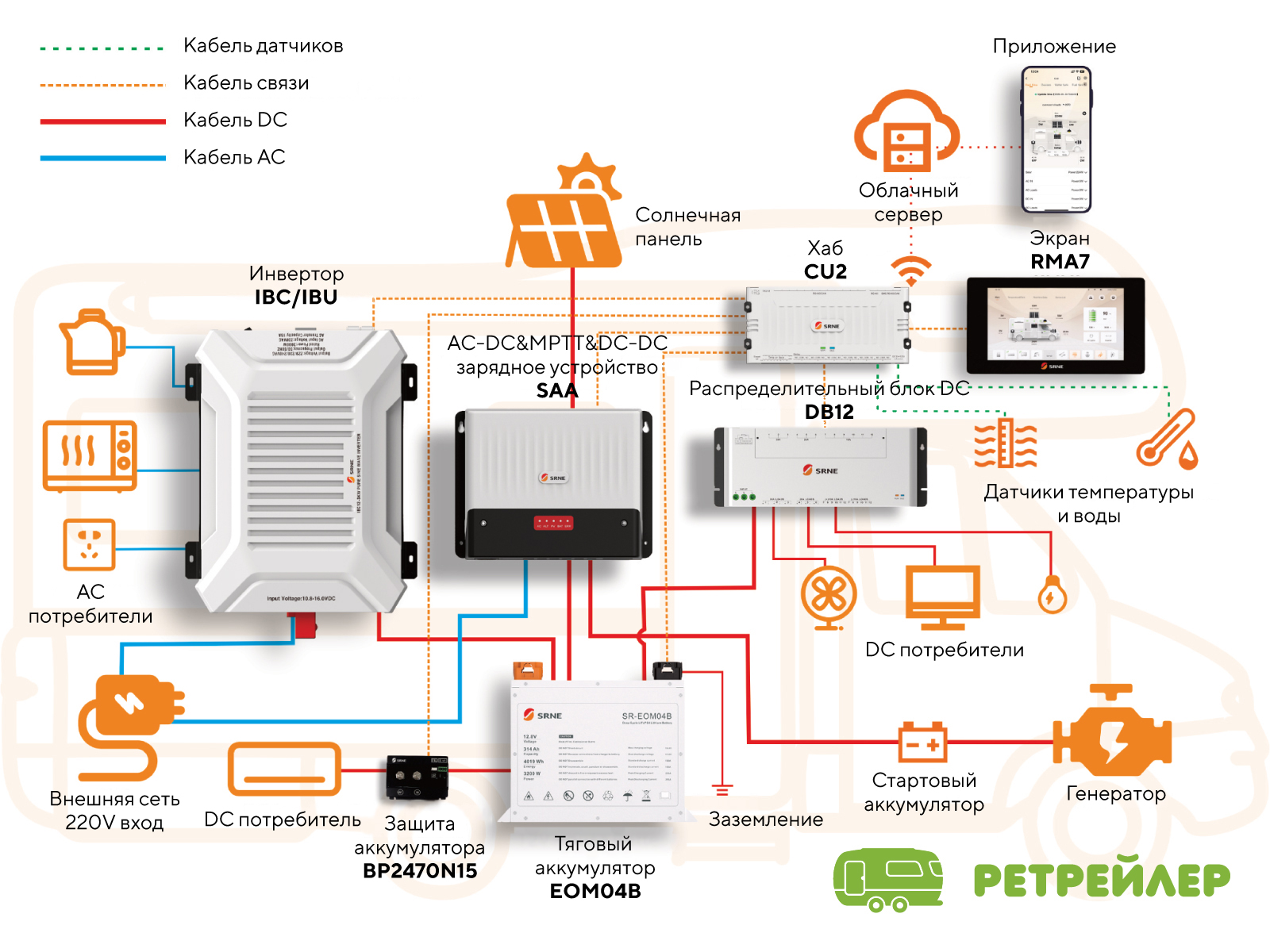

Core Campervan Solution

Схема уровня Core с напряжением 12 В предназначена для компактных кемпервенов и кастенвагенов с базовым или средним энергопотреблением. Это оптимальный вариант для тех, кому важна простота монтажа, компактность и независимость от внешней сети.

Основные компоненты системы

• Зарядное устройство 3 в 1 (AC-DC/MPPT/DC-DC). Модель SAA1230. Обнаружение и объединение источников заряда в одном корпусе (зарядка от сети, солнечных панелей и генератора автомобиля).
• Инвертор. Серия IBC12-3KW мощностью 3 кВт для питания потребителей 230 В (стиральная машина, посудомоечная машина, фен, микроволновка и др.).
• Тяговый аккумулятор. Литиевый аккумулятор EOM048.
• Модули управления и распределения:
  • Центральный хаб CU2 и связь с приложением через WIFI;
  • Блок распределения постоянного тока DB12;
  • Защитный блок аккумулятора BPBP4860N25;
  • Сенсорный экран управления RMA7;
  • Датчики уровня жидкостей и температуры.

Ключевые особенности

• Все источники заряда в одном устройстве. Зарядное устройство SAA снижает сложность разводки кабелей.
• Единое распределение питания. Четкое разделение и защита силовых линий AC и DC.
• Мониторинг в реальном времени. Отслеживание статуса всей системы через дисплей RMA7 и мобильное приложение.

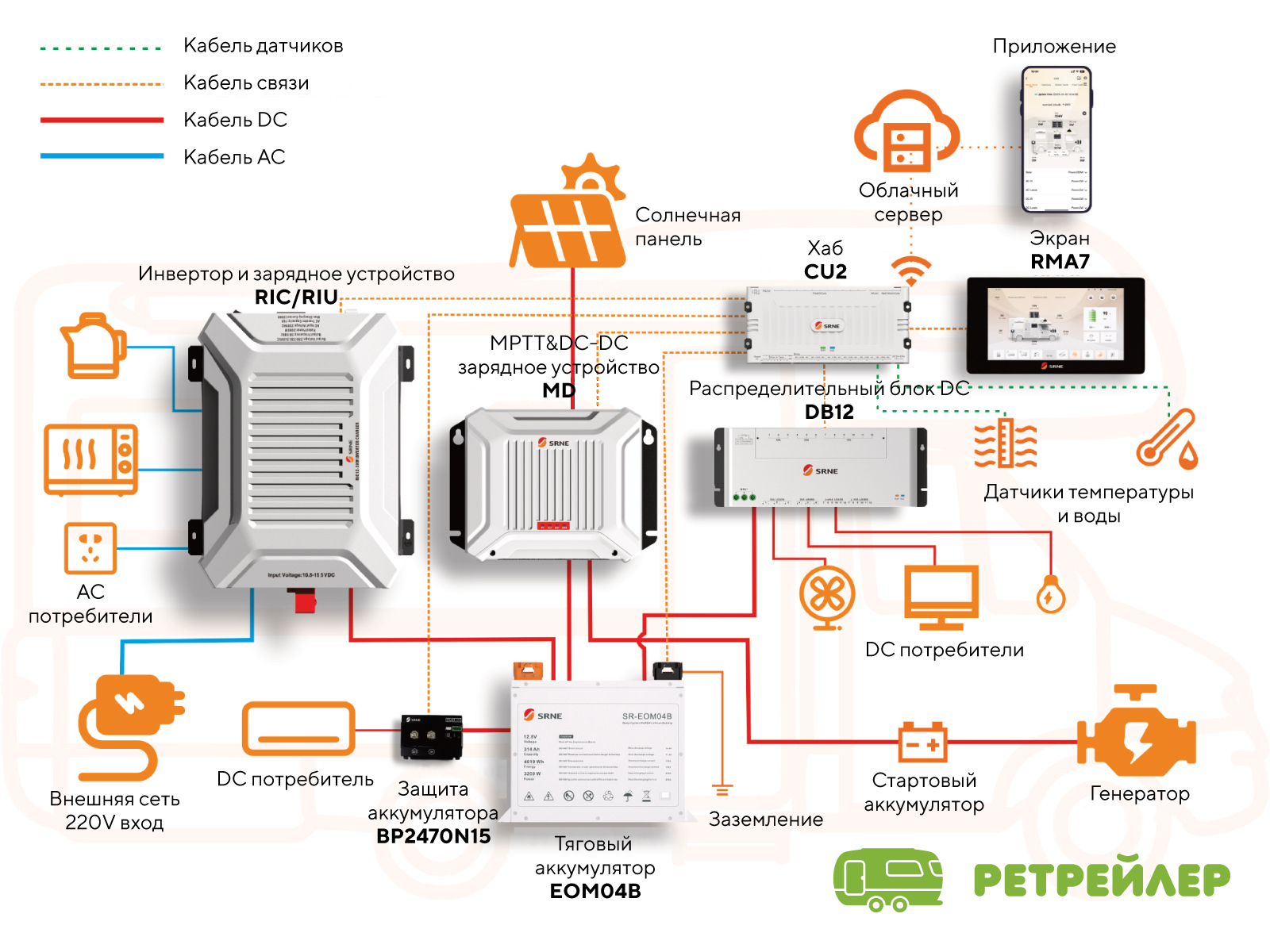

Advanced Campervan Solution

Схема уровня Advanced разработана для автодомов среднего и крупного класса, требующих повышенной мощности заряда от генератора и более высокой автономности.

Основные компоненты системы

• Зарядное устройство 2 в 1 MPPT/DC-DC серии MD12100N10. Позволяет максимально эффективно и быстро заряжать АКБ от штатного генератора во время движения и от солнечных батарей.
• Инвертор-зарядное устройство серии RIC12-3KW, объединяющая функции инвертора и сетевого зарядного устройства AC-DC.
• Тяговый аккумулятор. Литиевый аккумулятор EOM048.
• Система распределения и мониторинга. Аналогично базовой версии включается хаб CU2, дисплей RMA7, блок распределения DB12, защитное реле BP4860N25 и датчики уровней.

Ключевые особенности

1. Усиленная комбинированная зарядка. Комбинация мощного инвертора-зарядника RIC и модуля MD12100N10 обеспечивает ускоренную зарядку как от сети, так и на ходу.
2. Высокий ток заряда от генератора. Поддержка токов до 100 А существенно сокращает время, необходимое для восполнения емкости батарей во время переездов.
3. Автоматизация и управление. Наличие интеллектуальной шины данных позволяет централизованно управлять нагрузками и контролировать климатические условия и остаток воды.

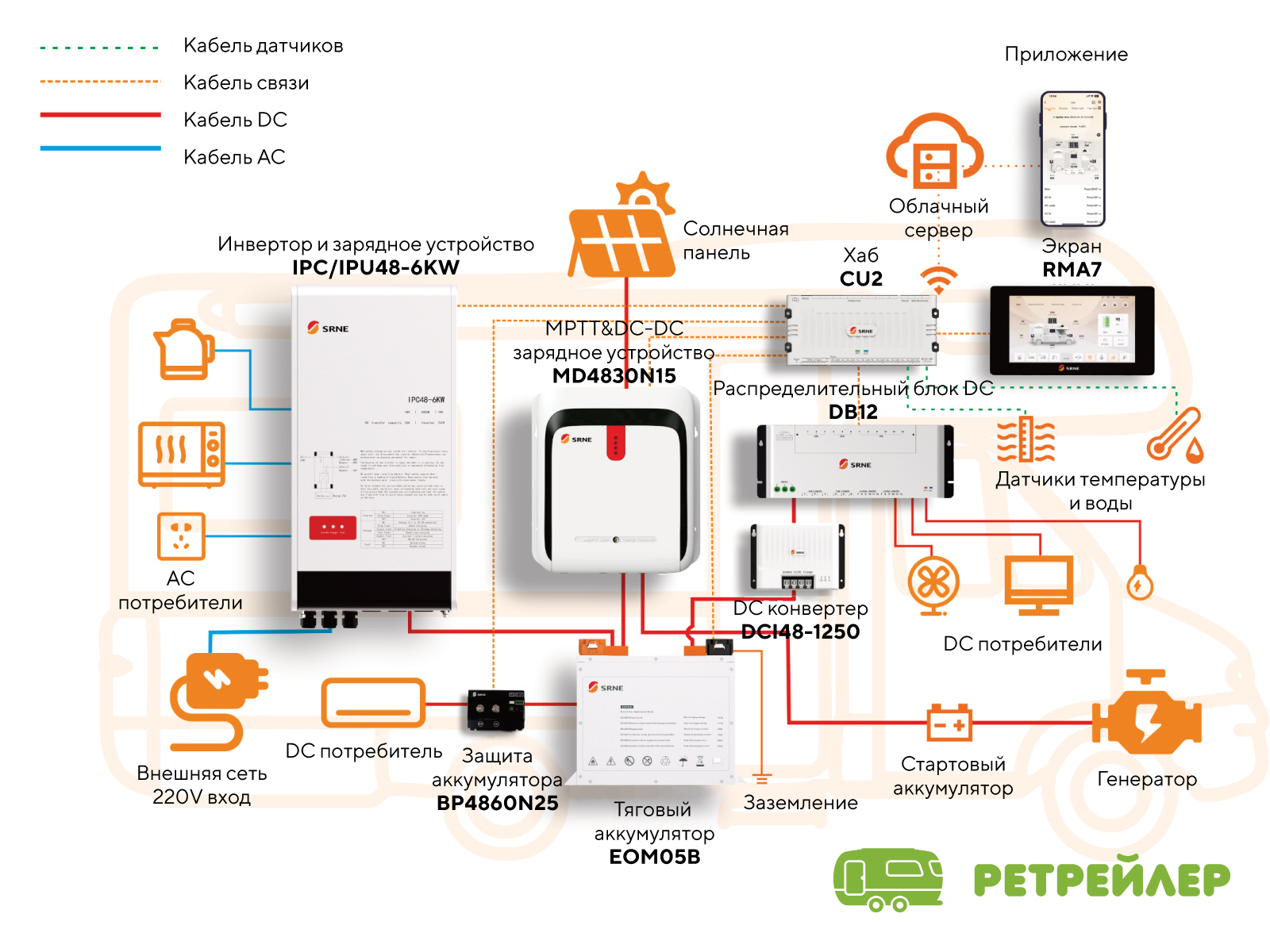

Premium Campervan Solution

Флагманское решение Premium построено на базе высоковольтной шины постоянного тока 48 В. Оно предназначено для крупных экспедиционных автодомов, кемперов премиум-класса и автономных жилых модулей с мощными потребителями (индукционные плиты, кондиционеры, стиральные машины).

Основные компоненты системы

• Флагманский инвертор-зарядное устройство IPC48-3KW. Обеспечивает чистую синусоиду, высокую пиковую мощность и быструю зарядку батарей высокой емкости.
• Зарядное устройство MPPT/DC-DC. Модель MD4830N15 для работы с системами 48 В.
• Понижающий конвертер DC Converter DC48-1250 для питания стандартных бортовых потребителей 12 В.
• Тяговый литиевый аккумулятор 48 В House Battery COMB048.
• Система управления. Блок Master Control CU2, блок распределения DB12, защита BP4860N25, сенсорный дисплей RMA7 и датчики.

Ключевые особенности

• Высокая мощность и эффективность 48 В. Использование напряжения 48 В снижает рабочие токи в 4 раза по сравнению с 12 В системами, снижает нагрев, уменьшает сечение и вес силовых кабелей и повышает общий КПД.
• Выходная мощность 5 кВт. Позволяет одновременно использовать несколько мощных бытовых приборов 230 В без риска перегрузки.
• Двухуровневая сеть постоянного тока. Питание основной батареи идет на уровне 48 В, а через конвертер DC48-1250 питается вся традиционная инфраструктура 12 В (освещение, насосы, вентиляция).
